Gesegmenteerde grafietring – 8--gesegmenteerd ontwerp voor perfecte mechanische afdichtingen met gesloten lus

In de moderne industrie bepaalt de stabiliteit van mechanische afdichtingen rechtstreeks de levensduur en het veiligheidsniveau van roterende apparatuur (zoals compressoren, stoomturbines en reactoren). Van de vele afdichtingsoplossingen zijn gesegmenteerde grafietringen, met hun unieke structurele ontwerp en uitstekende zelfsmerende eigenschappen, een belangrijk onderdeel geworden bij het oplossen van lekkage van asafdichtingen onder hoge- temperatuur en hoge- omstandigheden.

Gesegmenteerde grafietringen, ook wel gesegmenteerde koolstofringen of meer-lobbige afdichtringen genoemd, zijn ringvormige afdichtingselementen die zijn samengesteld uit meerdere waaier-vormige grafietblokken. In tegenstelling tot integrale grafietringen bestaan deze afdichtringen doorgaans uit 3, 6 of, meest geavanceerde, 8 segmenten, die aan de asbus zijn bevestigd door een nauwkeurige buitenste veer of expansiering, waardoor een strakke, perfect gesloten lus wordt gevormd.

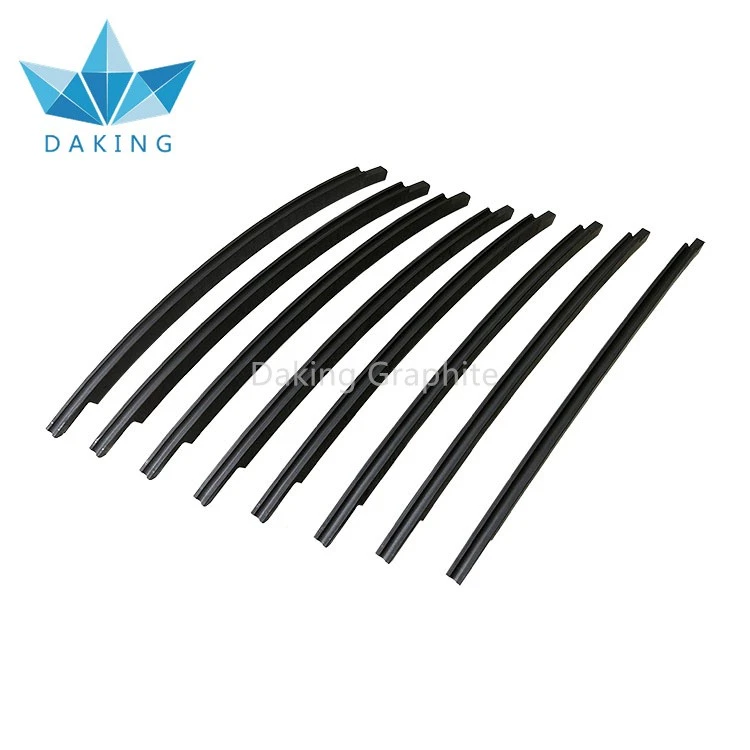

In een ontwerp met 8 segmenten heeft elk grafietplaatsegment doorgaans een afgeschuinde of overlappende snede. Dit ontwerp vergemakkelijkt niet alleen de installatie in een gesloten, afgedichte holte, maar, nog belangrijker, zorgt ervoor dat de grafietring na slijtage automatisch naar binnen langs de snede glijdt, waardoor gaten die door slijtage worden veroorzaakt voortdurend worden gecompenseerd en stabiele afdichtingsprestaties worden gehandhaafd.

Op het gebied van mechanische afdichtingen worden gesegmenteerde grafietringen voornamelijk gebruikt als zwevende afdichtingen of smoorafdichtingen. Hun belangrijkste werkingsprincipe is 'multi-contact, automatische compensatie':

1. Automatische zelf-uitlijning en compensatie: de buitenring van een grafietring met 8 segmenten wordt doorgaans vastgezet door een veer of een metalen expansiering. Wanneer de apparatuur in werking is, kan elk segment, als gevolg van de radiale samentrekkingskracht van de veer, zelfs als de binnendiameter van het grafietblok slijt, onder de veerkracht naar het midden convergeren, waardoor de afdichtingsspleet altijd binnen het optimale bereik wordt gehouden (bijvoorbeeld 3-10 μm aan één kant), waardoor een "perfect gesloten lus" wordt gevormd.

2. Aanpasbaarheid aan complexe bedrijfsomstandigheden: deze structuur met meerdere- segmenten elimineert het risico op vastlopen of barsten van de as veroorzaakt door verschillen in de thermische uitzettingscoëfficiënten van integrale grafietringen. Het ontwerp met 8 segmenten biedt meer flexibiliteit, waardoor de grafietring hogere lineaire snelheden en thermische schokken kan weerstaan, waardoor hij geschikt is voor zware omgevingen met temperaturen variërend van -120 graden tot 500 graden.

3. Verminderd wrijvingsvermogen: Vergeleken met traditionele pakkingafdichtingen hebben gesegmenteerde grafietringen een extreem lage slijtagecoëfficiënt, waardoor wrijvingsverliezen met meer dan 90% worden verminderd, waardoor het energieverbruik en de asslijtage aanzienlijk worden verminderd.

Om aan de hoge eisen van mechanische afdichtingen te voldoen, gebruiken grafietringen met 8-segmenten doorgaans mechanisch koolstofgrafiet of speciaal grafiet als basismateriaal. Afhankelijk van de toepassing kan het materiaal ook impregnatiebehandelingen ondergaan, zoals impregneren met epoxyhars, fenolhars of Babbitt-metaal, om de dichtheid en druksterkte te verbeteren.

Tijdens de productie is, vanwege de extreem hoge eisen aan concentriciteit en dichtheid van de gesegmenteerde structuur, nauwkeurig slijpen met behulp van gespecialiseerd gereedschap essentieel om ervoor te zorgen dat de 8 segmenten samen een perfecte ring vormen, waardoor defecten door gaten worden vermeden.
